上海东方明珠塔灯光改造工程

发布时间:2014-10-24 浏览:1845次 发布:中国照明灯具网
上海东方明珠塔灯光改造工程

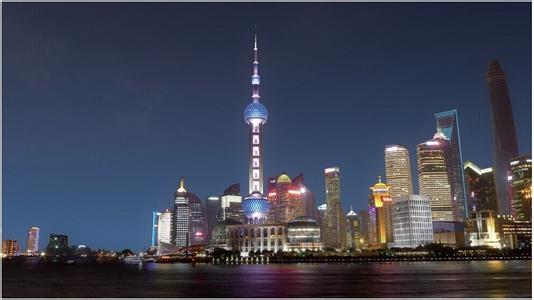

      上海东方明珠塔雄居黄浦江东岸、陆家嘴国际金融贸易区,隔江与外滩的万国建筑群相望,是上海最重要的地标性建筑之一,也是上海城市形象的体现和象征,影响力遍及全球。

  上海东方明珠电视塔于1994年10日1日竣工投入使用以来,迄今已近二十年。按照规划,为紧跟世界潮流,其外立面的夜景灯光每十年改造一次,这次改造是自2004年第一次改造之后的第二次,应该反映当今世界上最领先的公共夜景照明设计理念和最新的科技成果,其效果要达到世界级水平,充分体现时尚、新潮的“海派文化”和上海作为国际化大都市的地位和气魄,让全世界每个到过上海外滩的游客,都为“东方明珠”白天的雄伟英姿和晚上魔幻般的灯光效果所倾倒折服,从而留下对上海深刻而美好的印象。

  东方明珠电视塔,是上海的名片和象征,万众瞩目,影响力遍及全球,具有极其重大的政治意义和象征意义,如在正式运行后,特别是重大节日出现夜景照明系统失控现象,其造成的不良后果是用金钱所不能衡量的,因而对其可靠性要求极高,必须采用经过实际验证的、世界一流水平的灯光设备和控制系统。

  该工程案涉及到九种类型的景观照明灯,包括LED全彩线条灯、LED全彩投光灯,LED频闪灯、太空舱LED十字灯、上下球体LED节点像素灯、金卤灯、空中玫瑰激光灯、7000W探照灯,以及入口广场台阶处的LED显示屏,这九种灯的控制机理各不相同,然而要实现统一的联动控制。

  本工程案涉及的九种夜景照明灯,台阶LED显示屏为“单线串行位移”控制模式,其他灯具为DMX512控制模式。在DMX512控制模式的灯具中,LED全彩线条灯需要3ch数据,分别控制红、绿、蓝;LED全彩投光灯需要4ch数据,分别控制红、绿、蓝、白;LED频闪灯需要2ch数据,分别控制亮度和频闪速度;太空舱LED十字灯需要5ch数据,分别控制红、绿、蓝、频闪速度和频闪亮度;上下球体LED节点像素灯需要6ch数据,分别控制红、绿、蓝、白、频闪亮度和频闪速度;而7000W探照灯需要16ch数据,分别控制颜色、亮度、灯泡开关及X轴、Y轴方向的投射角度,以及角度变化速度等等……

  以上控制机理各不相同的夜景照明灯要由同一个系统作统一联动控制。与很多夜景照明设备供应商不同,大峡谷光电不仅研发生产完全自主知识产权的“城市明珠”、“城市印象”、“城市泛光”三大系列灯具,还自主研发了VersaLink景观照明控制系统和StrongPlayer主控软件,因此,大峡谷光电掌握了建筑夜景照明系统从最底层的照明灯具到最上层的主控软件所有的技术环节,因而可以根据工程案的特殊性对系统的软硬件进行定制、修改、提升,从而可以充分满足用户的各种个性化需求。针对该工程案的特殊性,大峡谷光电提供了定制的主控软件——“东方明珠电视塔灯光秀音乐联动主控软件”,该软件对每种夜景照明灯的数据格式分别进行编排处理,然后依据每种类型的夜景灯的安装位置和信号连接关系进行数据的空间变换,然后再组成数据帧发出,确保不同类型的夜景灯能够接收到类型相符的控制数据,从而实现了同一个控制系统对9种类型的夜景灯的统一联动控制。

  东方明珠灯光音乐秀于2014/5/1正式点亮, 带给来自全球各地的游客惊喜震撼.结合视觉及听觉的飨宴,除了使的东方明珠焕然一新,大峡谷团队也获得了来自东方日报、东方电视台等大众媒体的报道及业主东方明珠官方的肯定!
